項目名稱：湖南智能網聯產業服務中心1#生產大樓項目

設計單位：湖南東方紅建筑設計研究院有限公司

設計軟件：基于國產平臺研發的廣聯達數維房建設計產品集

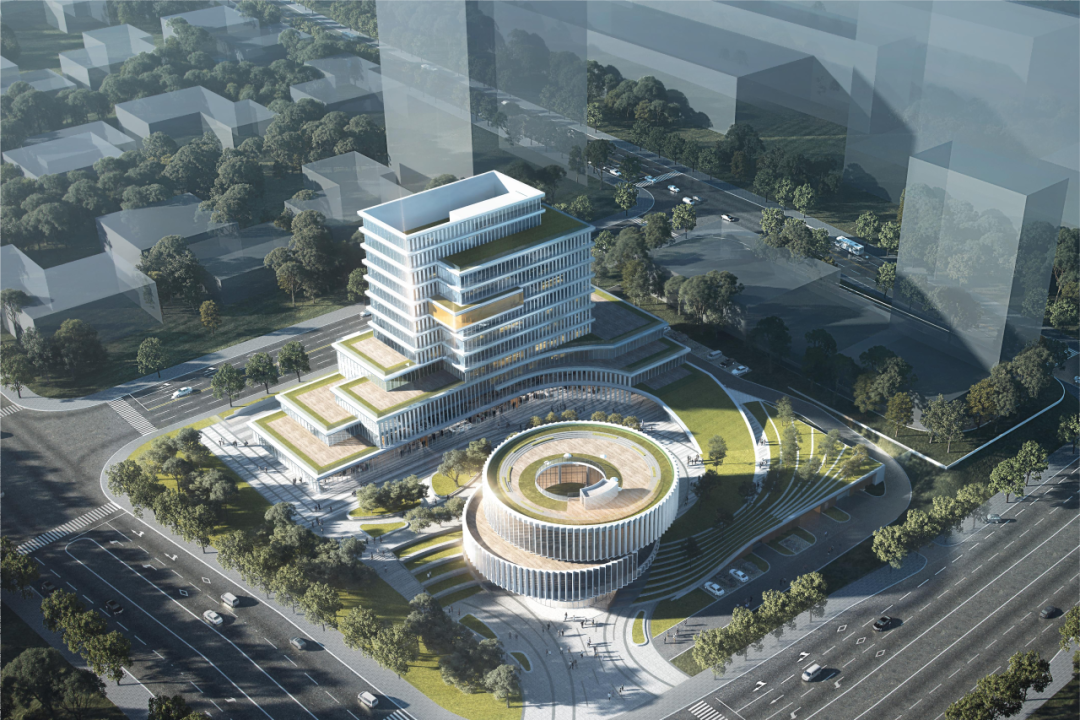

項目概況：位于湖南長沙岳麓區，建筑類型為廠房，結構形式為框架剪力墻結構，1#生產大樓的建筑面積為17297 ㎡

應用點2：設計管理與輕量化展示及數字化交付

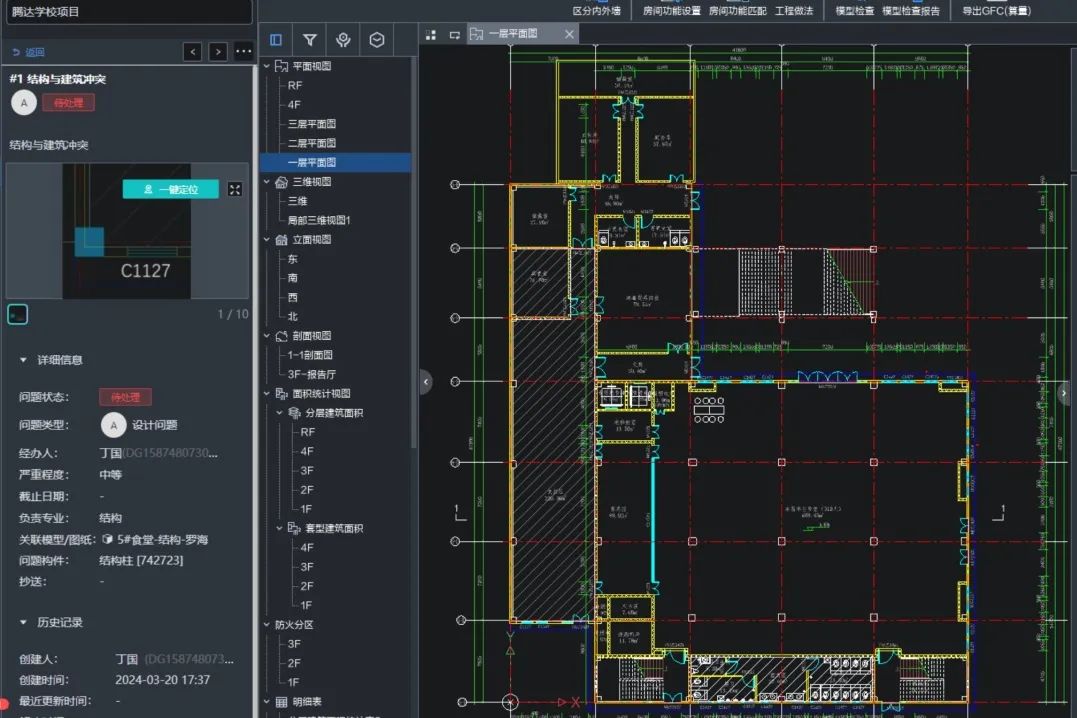

項目初期：由項目經理通過協同平臺立項，進行人員任務策劃，并設置進度計劃關鍵里程碑。設計師參照其他專業模型，出現問題需要設計變更，在軟件中進行問題項的創建并發送對應專業，同時協同平臺記錄并留痕

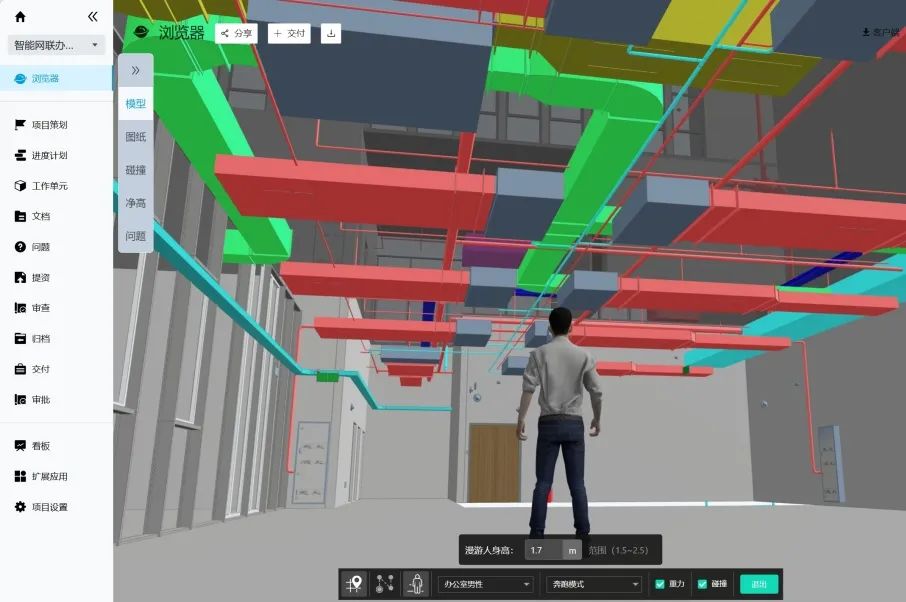

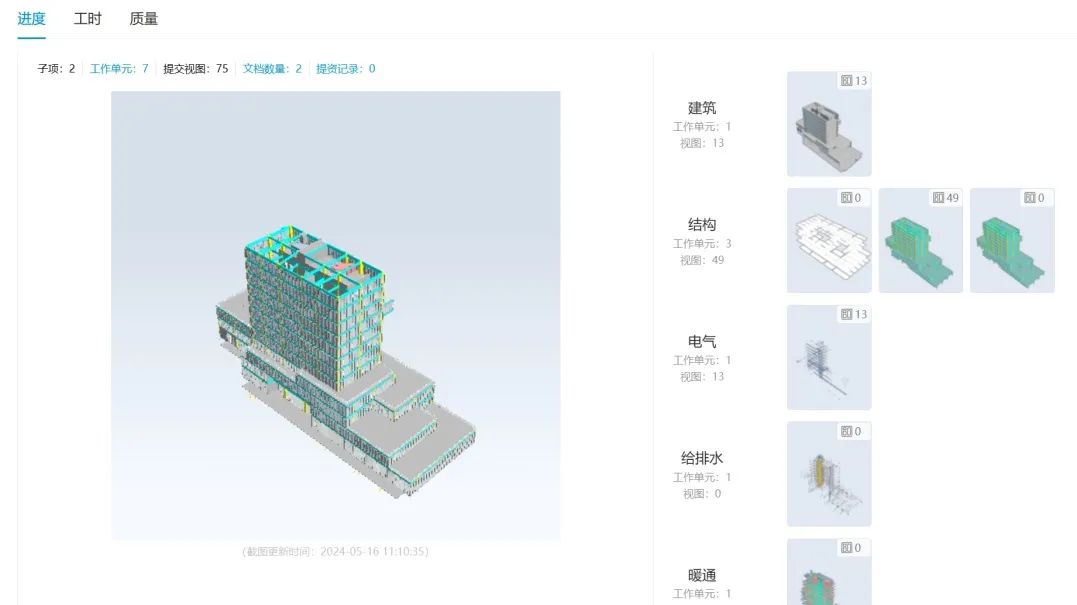

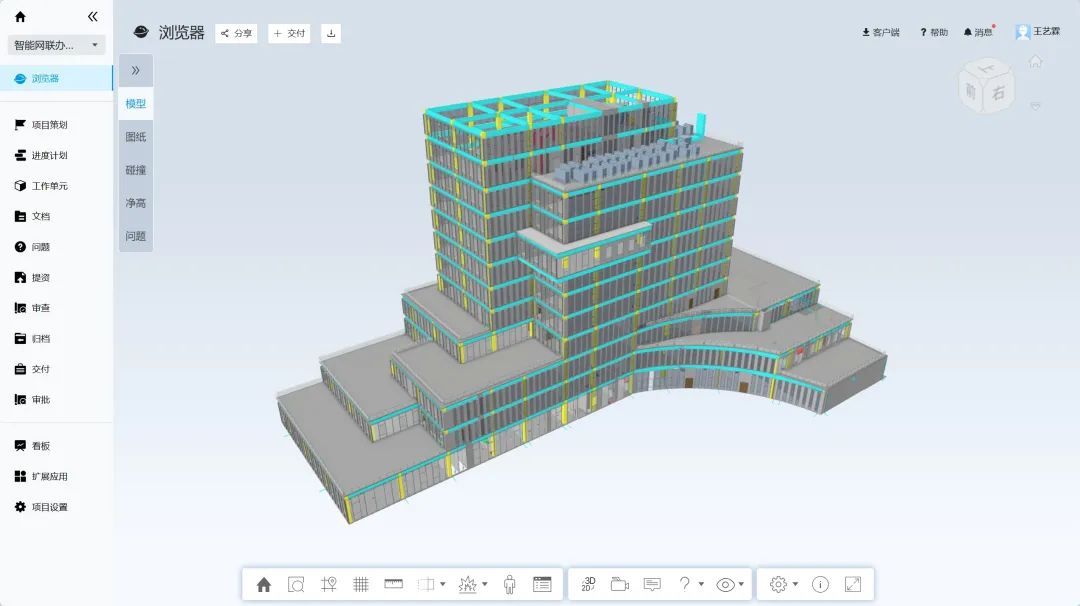

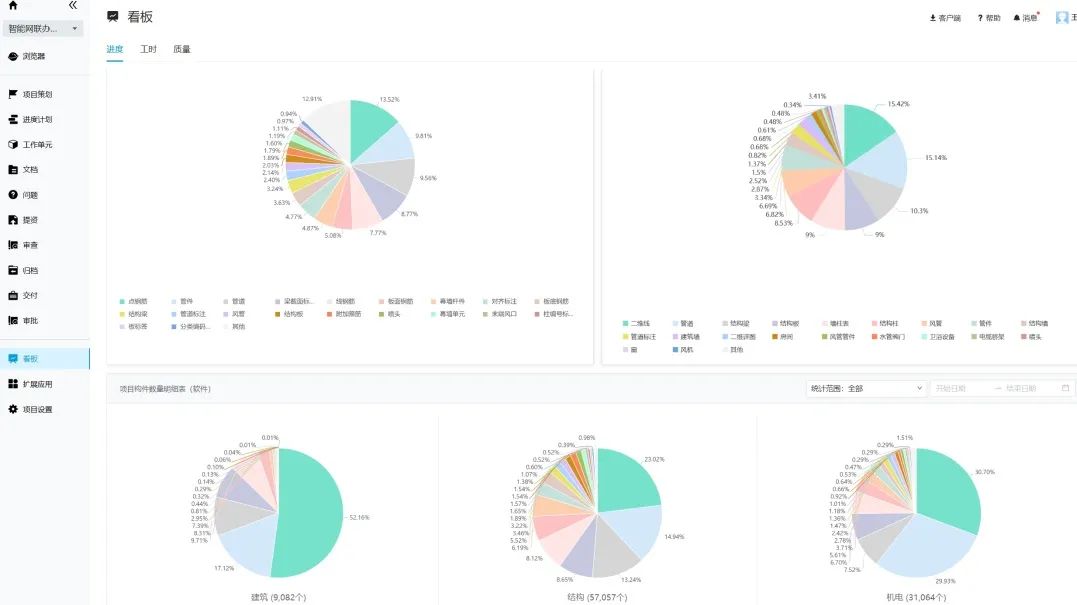

項目中期：項目經理通過PC端和手機端登錄協同平臺網頁了解項目進度，工時，問題記錄等，各專業模型會以輕量化的形式展現在網頁，不需要安裝軟件即可查看。且各專業按照項目經理自定義的校審流程進行審查

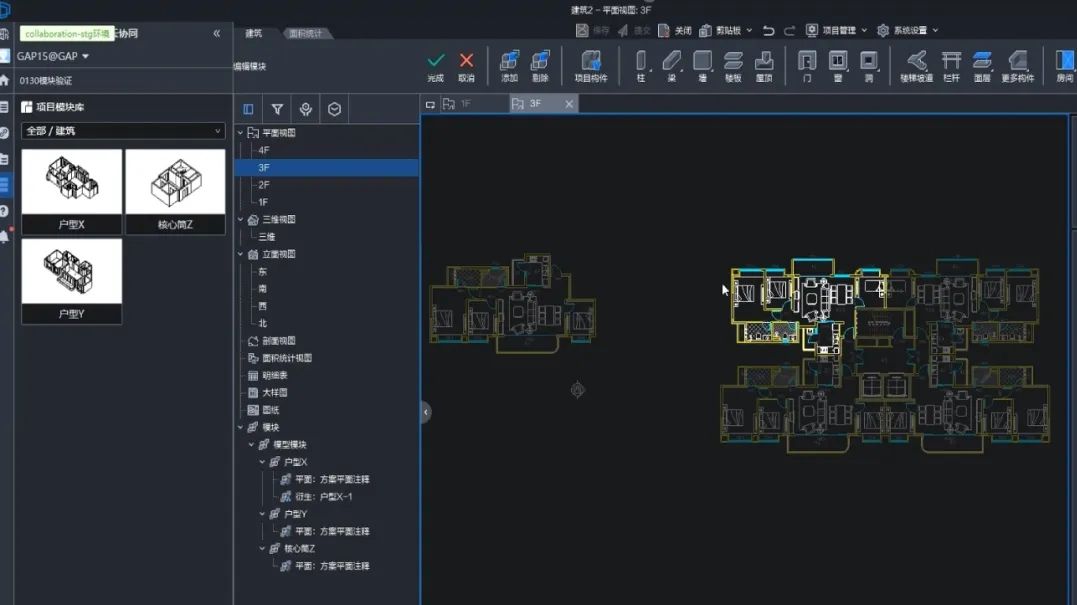

項目后期：各專業完成模型及出圖后將成果一鍵提交至協同平臺，在協同平臺完成二三維疊圖檢查及漫游視頻的生成。將提交至協同平臺的BIM模型及圖紙等文件制作交付包，進行數字化交付，業主可輕量化查看模型及圖紙。最后將項目歸檔，提取本項目的視圖樣板，制作的門窗設備構建，出圖層等積累至企業資源庫，供未來項目復用

應用點3：設計成本一體化經濟性驗證

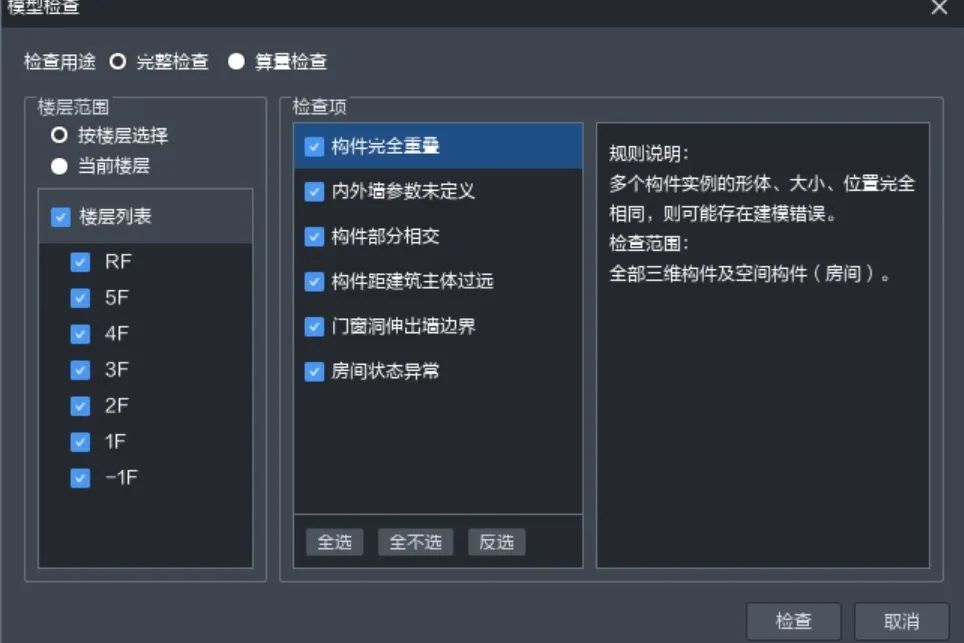

建筑設計師：建筑選材方面，在軟件中的材質庫中可查看建材信息及價格，信息價來源于廣材網，附屬商家信息及聯系方式。將建筑模型錄入房間構造做法，且通過模型檢查自動調整構建重疊、相交等問題，并參照結構模型進行扣減，導出GFC中間格式文件提交

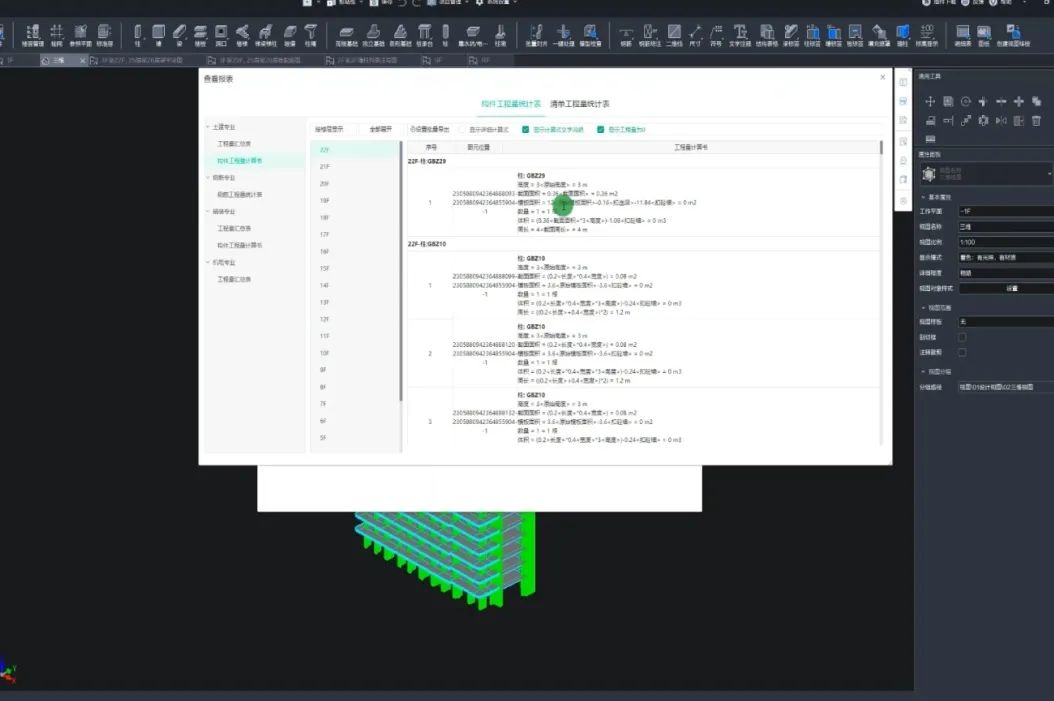

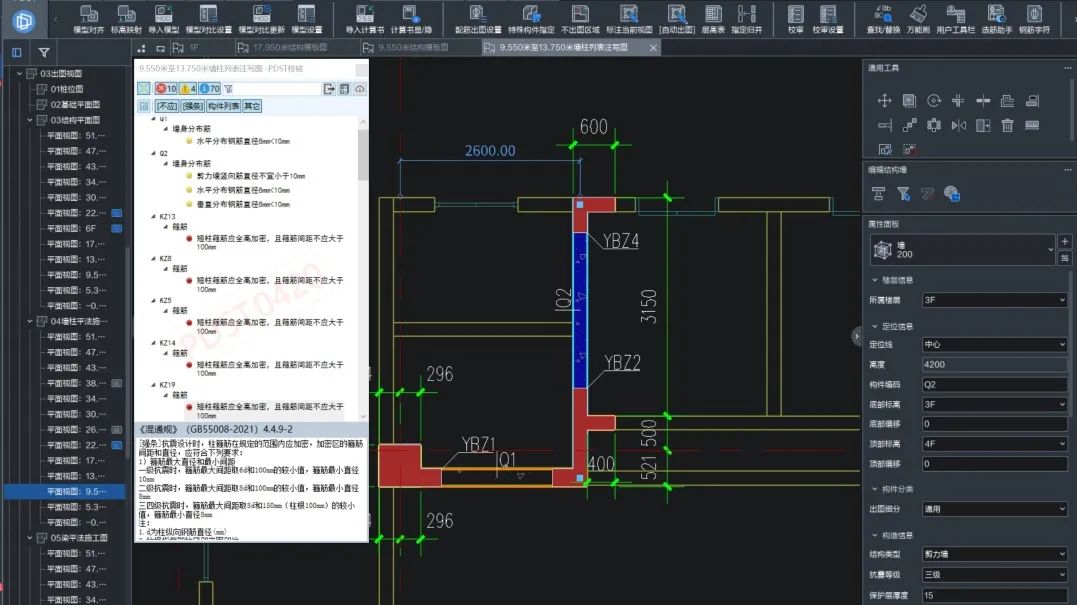

結構設計師：通過BIMQ云算量功能，在數維軟件中30秒一鍵出量，進行限額對比，避免超概。將結構模型和每一層施工圖映射，再通過模型檢查后，導出GFC提交

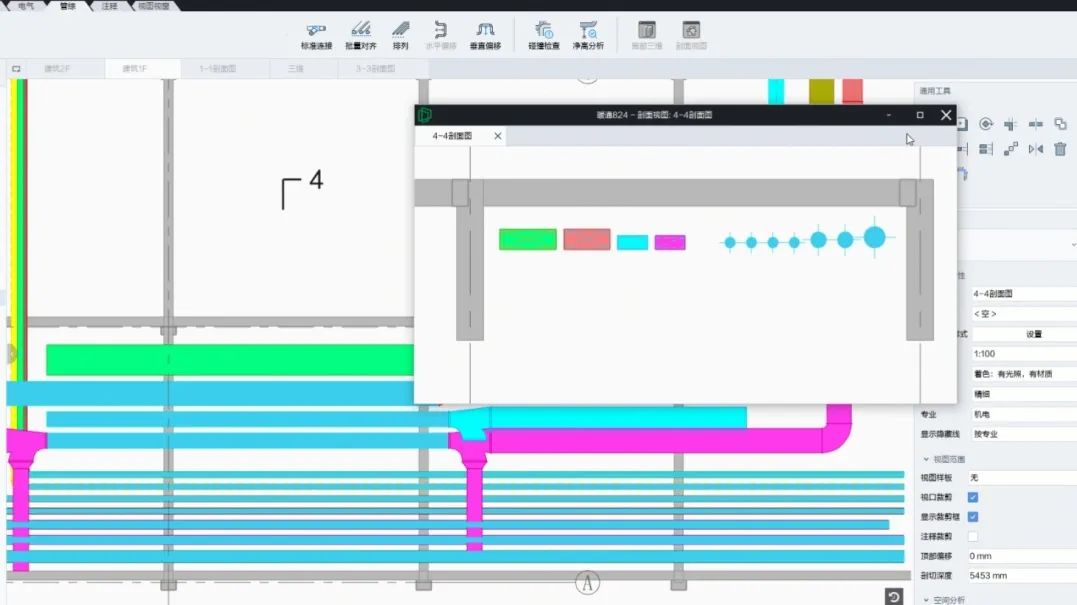

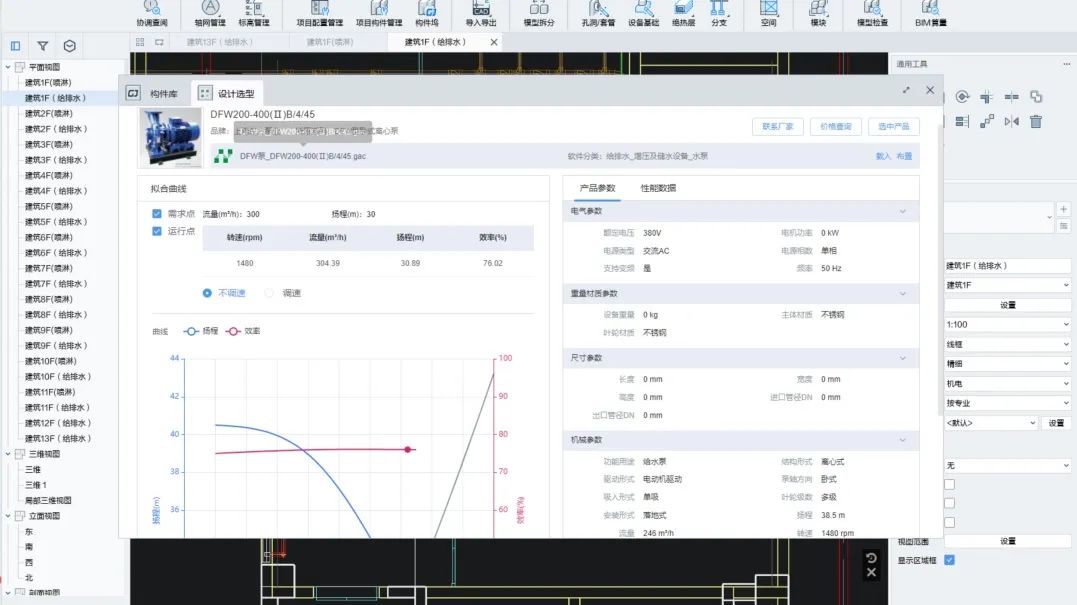

機電設計師：設備選型模塊，提供廠家真實產品數據，按產品技術參數快速搜索，設備選型材價一體，設計成本心中有數。將機電模型進行模型檢查后，導出GFC提交

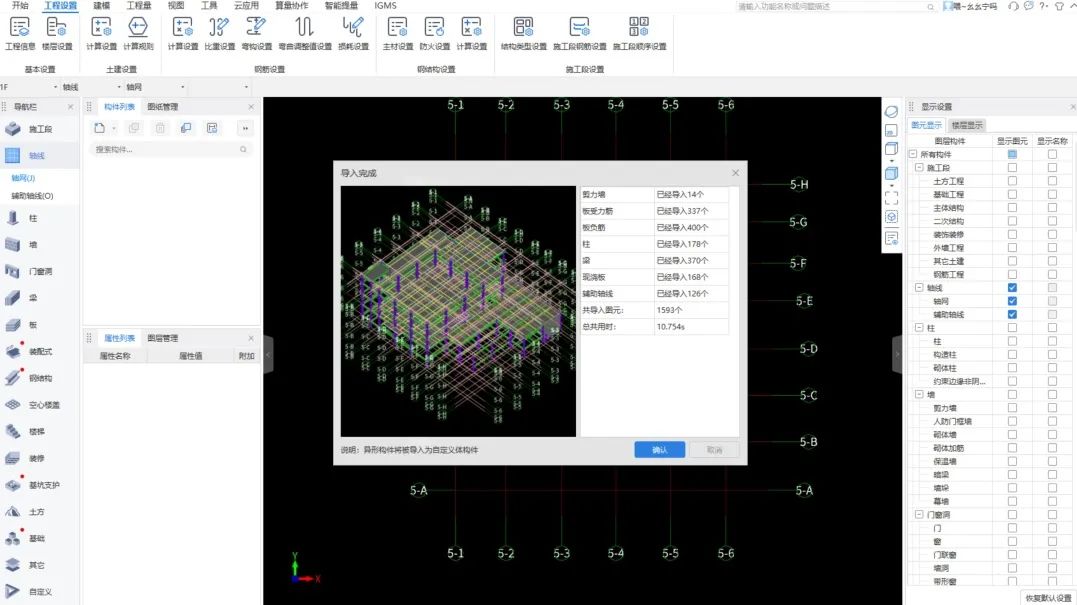

造價師：收資各專業GFC文件，合并導入到造價師日常的GTJ土建算量和GQI安裝算量軟件中，自動生成完整算量模型，通過匯總計算，生成鋼筋構建工程量，導出表格，一鍵組價，套本地模板，輸出概預算文件，快速獲得設計經濟性反饋，精準優化設計，提升設計經濟性

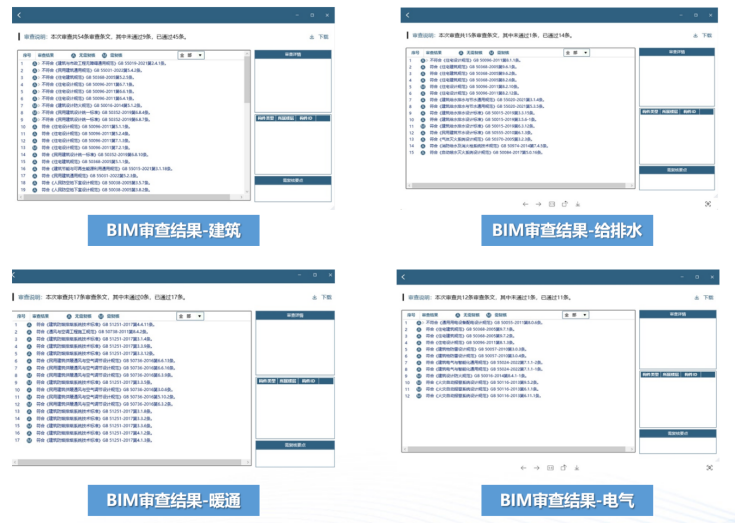

湖南BIM審查結果

應用點4：湖南BIM審查驗證（XDB報審）

各專業模型選擇掛接湖南BIM審查，完善項目信息、構建審查信息，導出BIM審查.XDB格式，分別上傳至“湖南BIM審查自審軟件”和“BIM云審查平臺”將自審報告中的意見修改后，正式上傳至“湖南施工圖管理信息系統”，直至通過湖南BIM審查

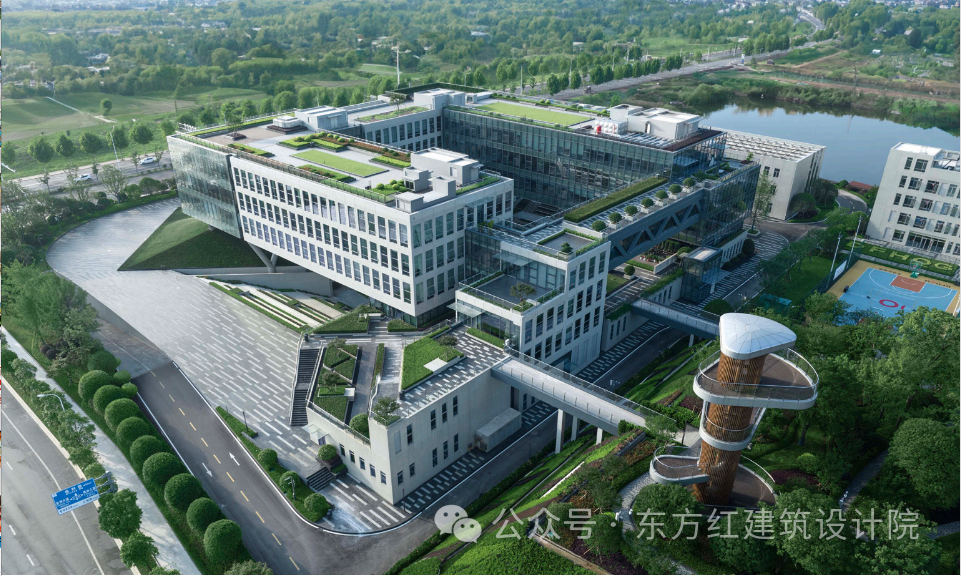

湖南東方紅建筑設計研究院有限公司隸屬于建筑工程施工總承包特級企業——湖南東方紅建設集團有限公司。東方紅設計院位于湘江新區湖南東方紅創新中心，成立于1998年，注冊資金伍仟萬元。

東方紅設計研究院具有建筑項目全過程設計咨詢服務能力，精于EPC項目的設計服務，同時還擁有裝配式建筑設計咨詢、城鄉規劃、景觀設計、室內裝飾設計、幕墻設計、BIM設計、綠色建筑設計、海綿城市設計等咨詢服務能力。

公司注重人才隊伍培養和梯隊建設，初步形成由多名省市級專家、國家注冊工程師、高級工程師等專業技術帶頭人領銜，技術實力雄厚，專業配套齊全、結構合理的人才梯隊，是一支經驗豐富、充滿活力、勇于創新、有強烈服務意識的設計團隊。

公司成立二十六年來，精心組織完成了數百項工程設計，多次獲得省、市級優秀設計獎。近五年來，累計獲得湖南省綠色建筑、湖南省優秀工程勘察設計、“構力杯”BIM裝配式建筑大賽、“優路杯”全國BIM技術大賽、工程建設行業BIM大賽等類別獎項14項。
