BIM技術應用項目推介
項目名稱：湖南師范大學桃花坪校區學生宿舍及教學實訓建設項目
設計單位：湖南省建筑科學研究院有限責任公司
建設單位：湖南師范大學
施工單位：湖南省第五工程有限公司

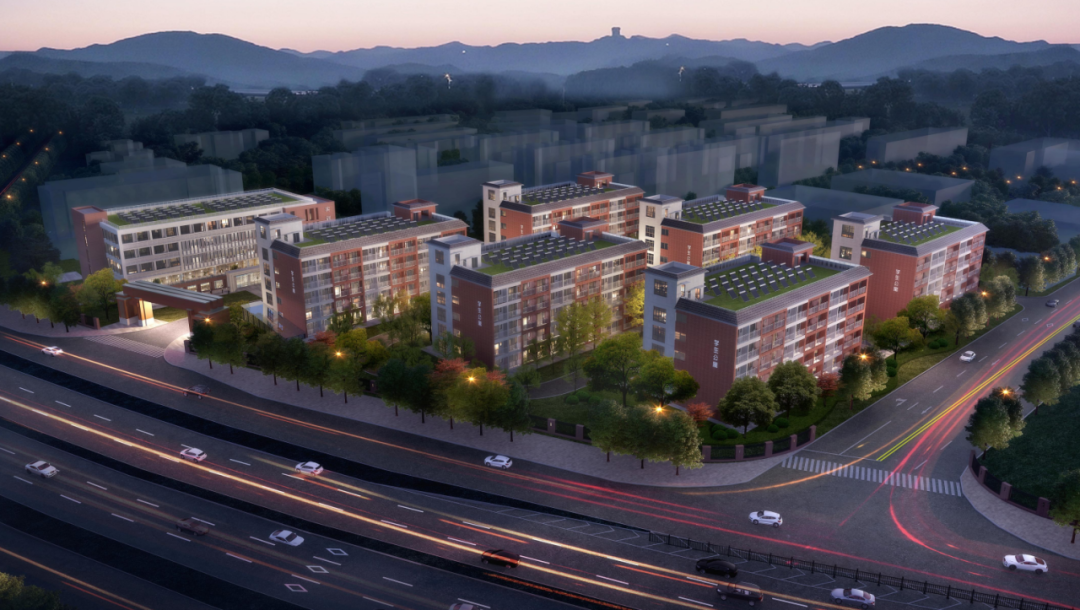

項目概況：本項目總建筑面積4.95萬㎡，主要包含5棟學生宿舍、1棟教學實訓樓、地下室及附屬工程。圍繞我省“高校學生宿舍定型產品”的研發和建設，構建“1+3”標準化設計和生產體系，引導系統化集成設計，優化構件和部品部件生產，促進裝配式建筑市場化和工業化發展，創(chuàng )新組織管理模式。
項目應用

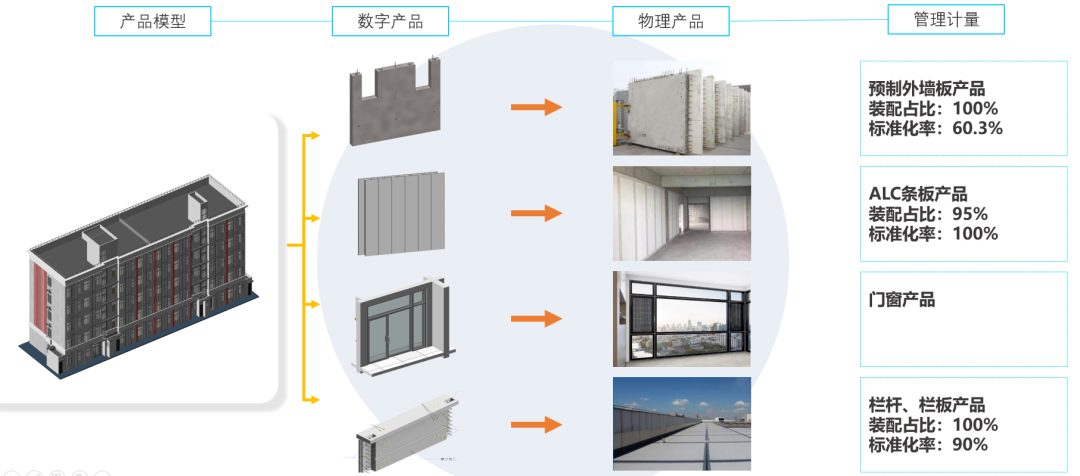

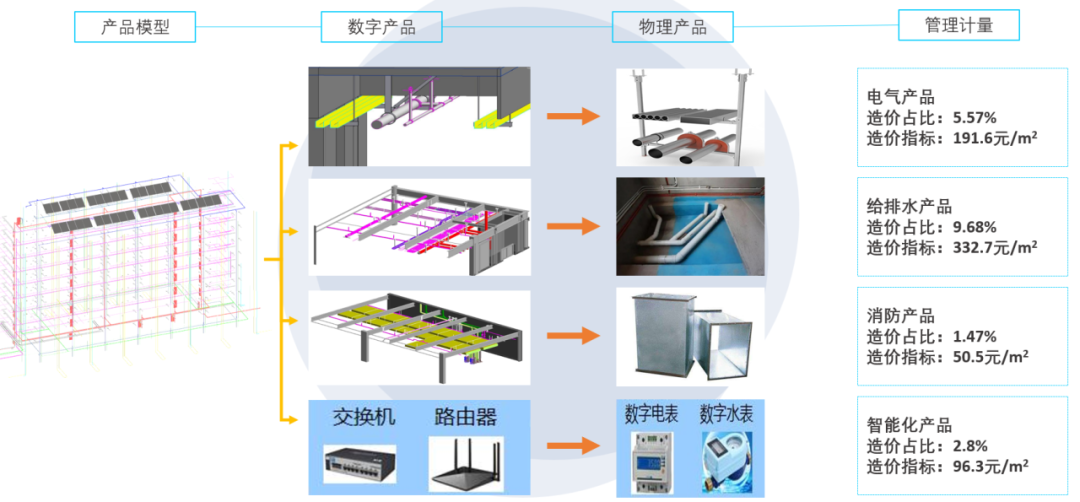

本項目系湖南省首個高校學生宿舍裝配式建筑全過程標準化快速建造試點項目，項目建造將遵循“像造汽車一樣造房子”的建筑產品理念，運用“五個一”模式推進，即一種建筑類型、一套標準圖集、一個可復制可推廣建造模式、一批龍頭企業、一個產業聯盟。

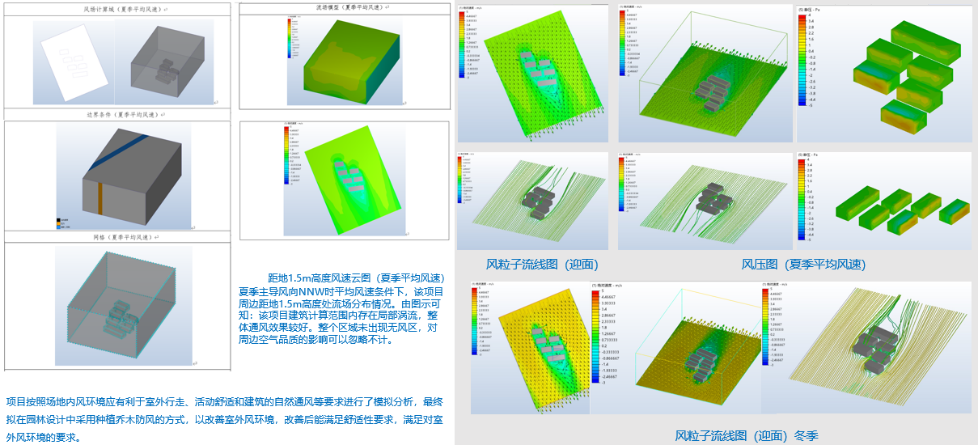

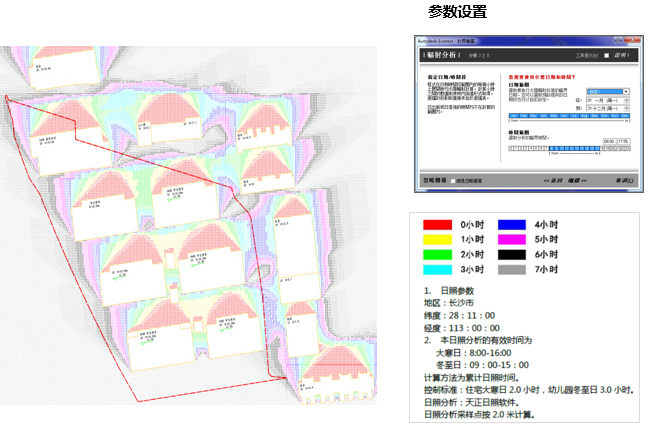

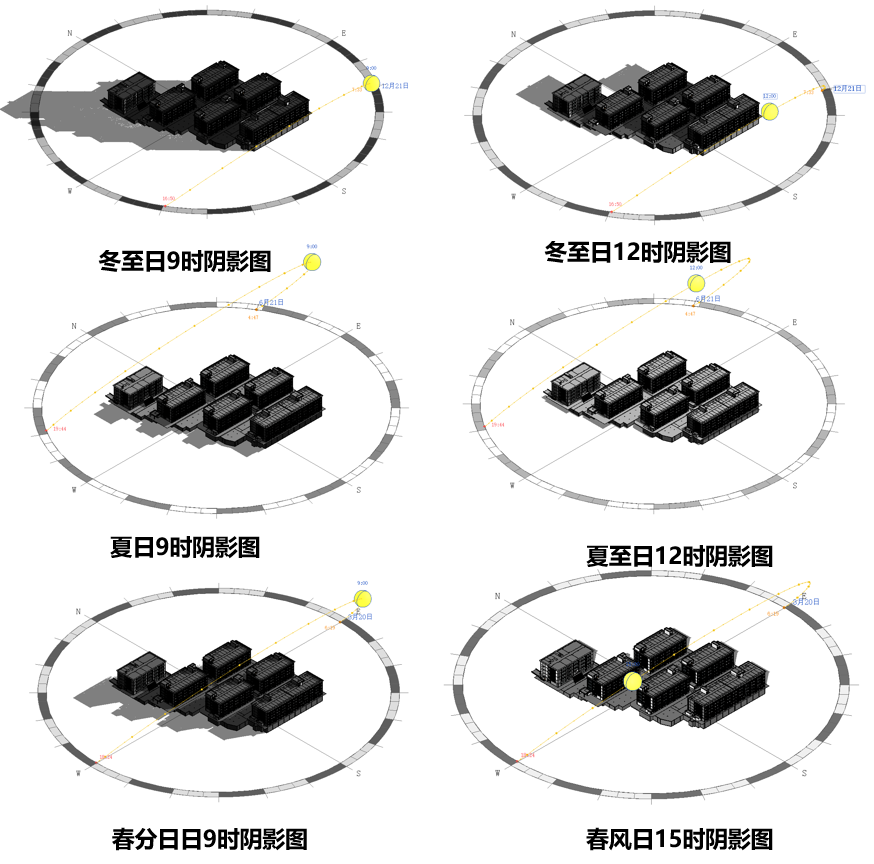

根據《民用建筑供暖通風與空氣調節設計規范》模擬夏季平均風速情況下的建筑周邊流場分布狀況，最終擬在園林設計中采用種植喬木防風的方式，以改善室外風環境，改善后能滿足舒適性要求，滿足對室外風環境的要求。

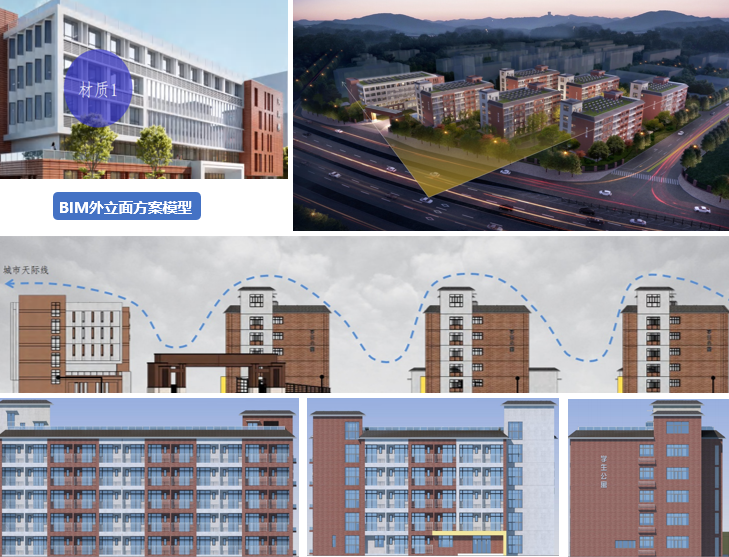

2、立面設計
本項目為限額設計，通過BIM模型對多個方案進行比選，保證項目的合理性，可行性，并對外立面方案進行優化。

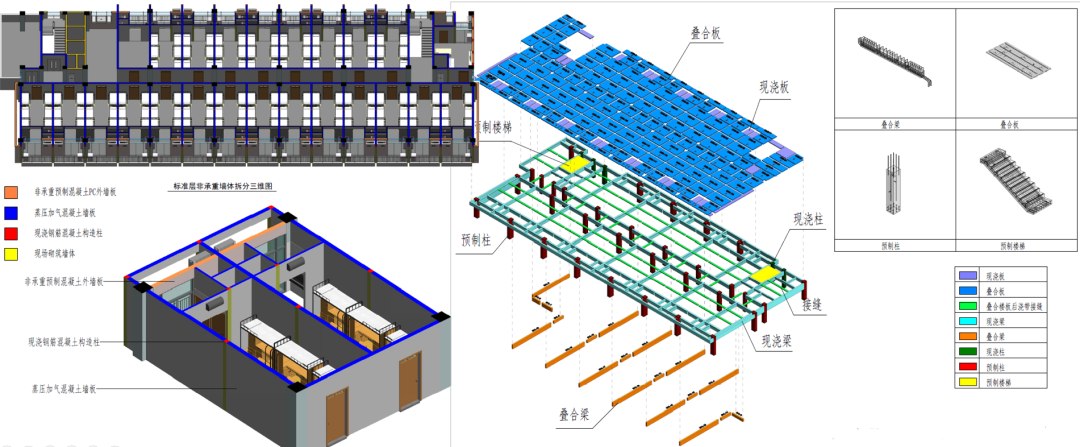

3、BIM裝配式拆分

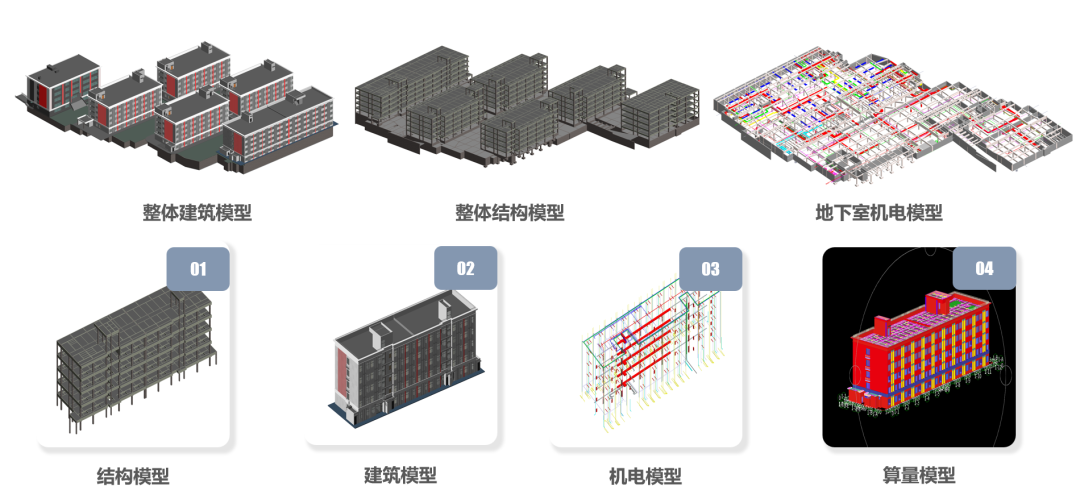

根據裝配式設計方案，搭建項目整體模型，對結構模型中預制構件（主要是疊合板）進行預制屬性指定，開展結構計算、分析及優化。

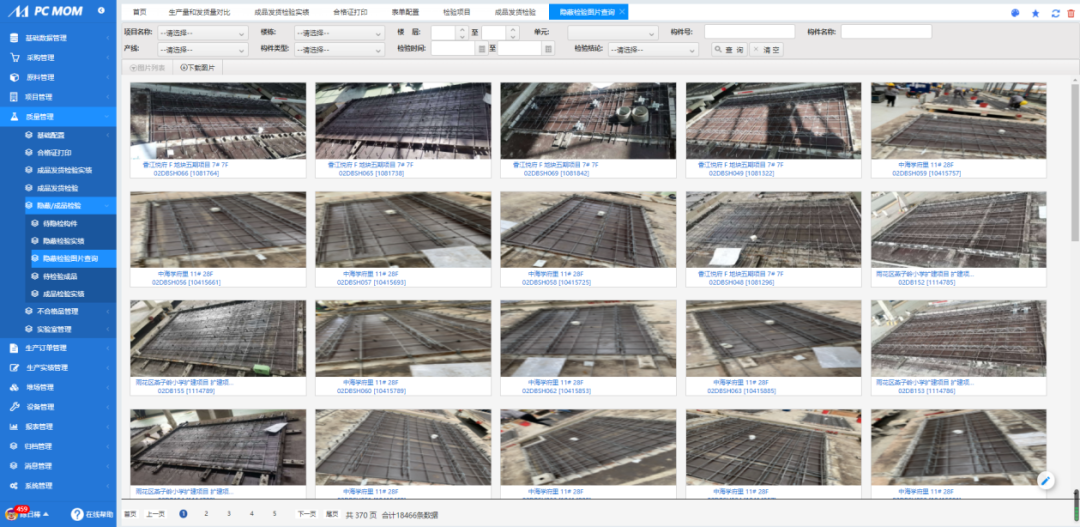

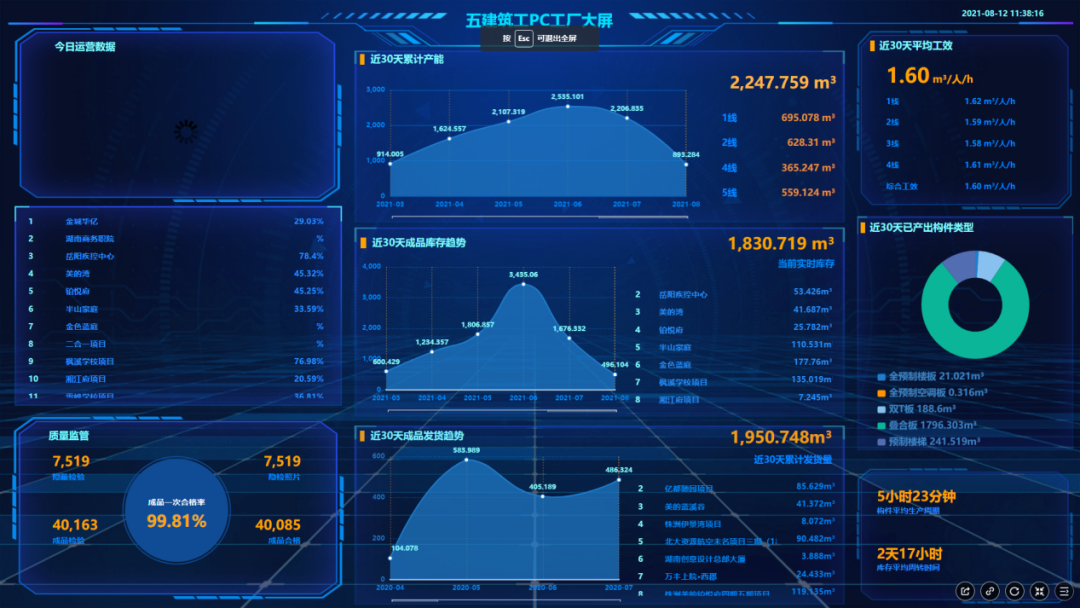

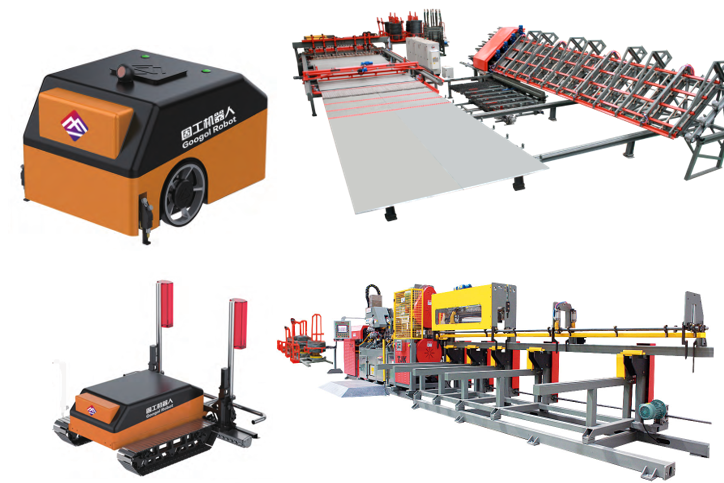

通過五建筑工PCmom數字化系統，所有構件一物一碼，構件生產過程中，系統嚴格按照產線自檢→品檢綜合隱檢→產線澆筑生產→成品檢驗→返修、退貨及報廢管理→入庫→出庫的流程實施質量掃描記錄，每個綜合隱檢均有照片，使得產品質量可追溯。

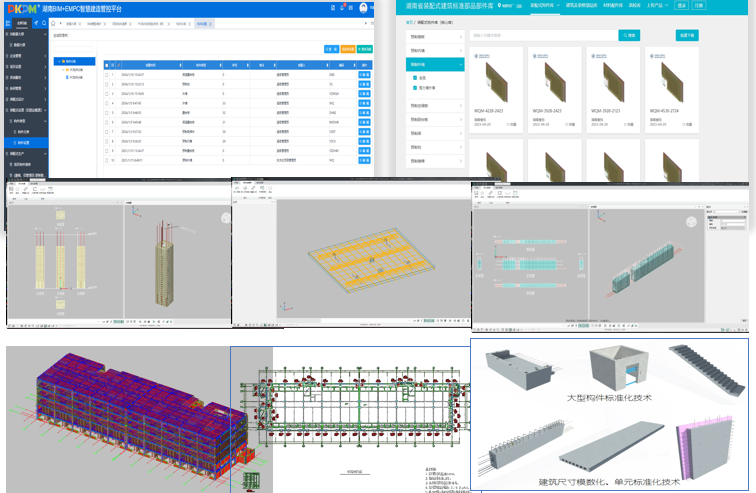

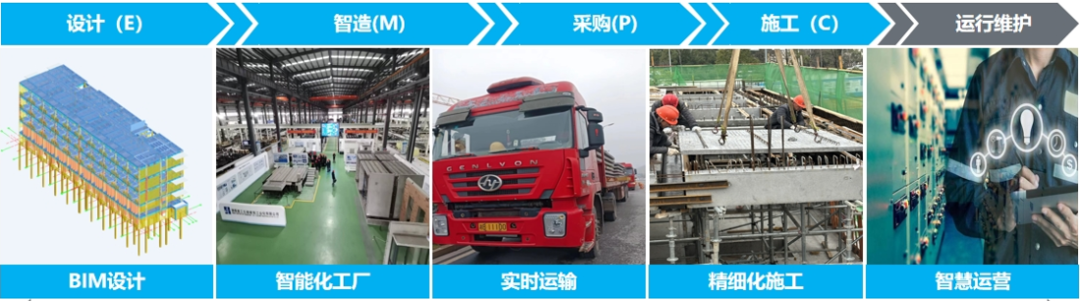

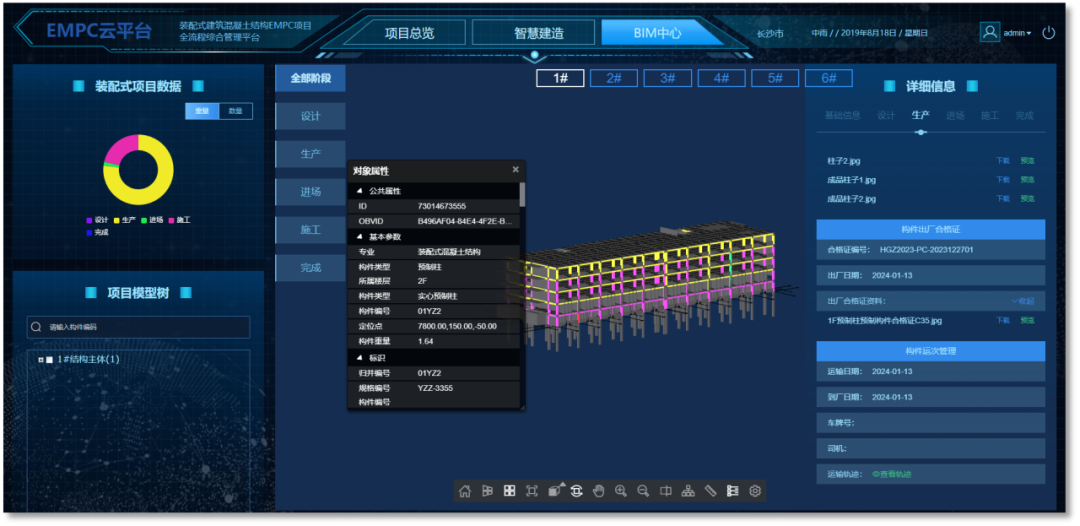

本項目將在全省范圍內首次使BIM+EMPC智慧建造管控平臺對裝配式混凝土構件進行全過程質量監管與溯源，從源頭上解決“設計不標準、施工不規范、監管不到位、構件不通用、信息不共享”等問題。

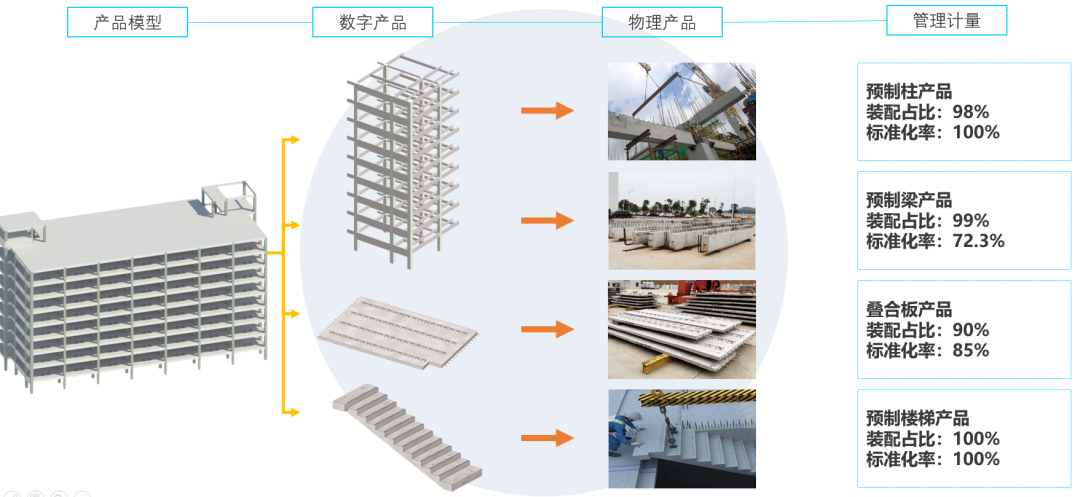

裝配式設計基于BIM裝配式建筑智能化設計軟件(PKPM-PC)生成構件拆分模型，導出深化設計圖紙。通過工廠內部MES系統生成BOM清單導入設計圖紙，完成圖紙下發。確保每個構件都有唯一編號及相關構件信息，為后續裝配式生產和施工階段數據錄入奠定基礎。

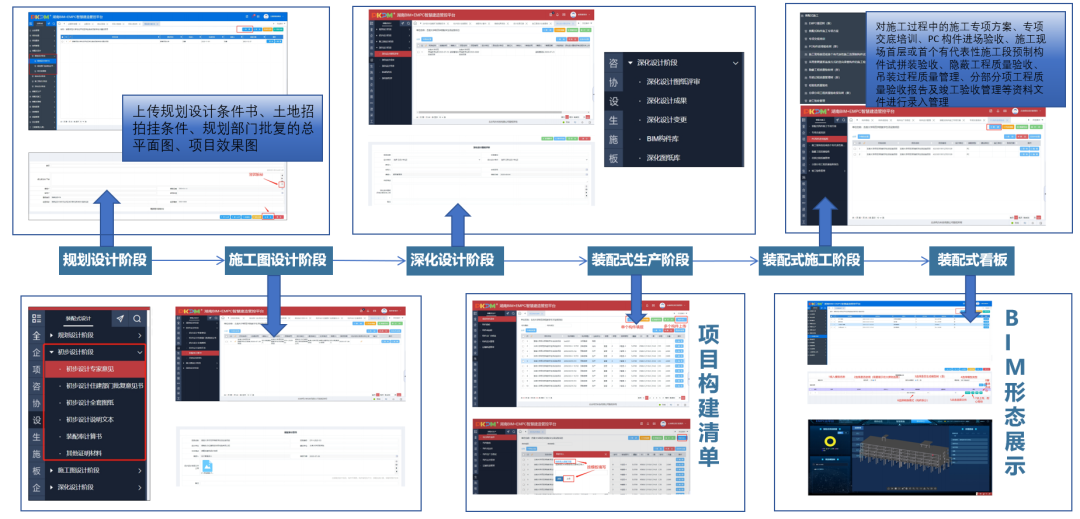

各個階段成果均上傳智慧建造管控平臺，包括規劃設計條件書、土地招拍掛條件、規劃部門批復的總平面圖、、施工過程中的施工專項方案、專項交底培訓、PC 構件進場驗收、分部分項工程質量驗收報告及竣工驗收管理等資料文件

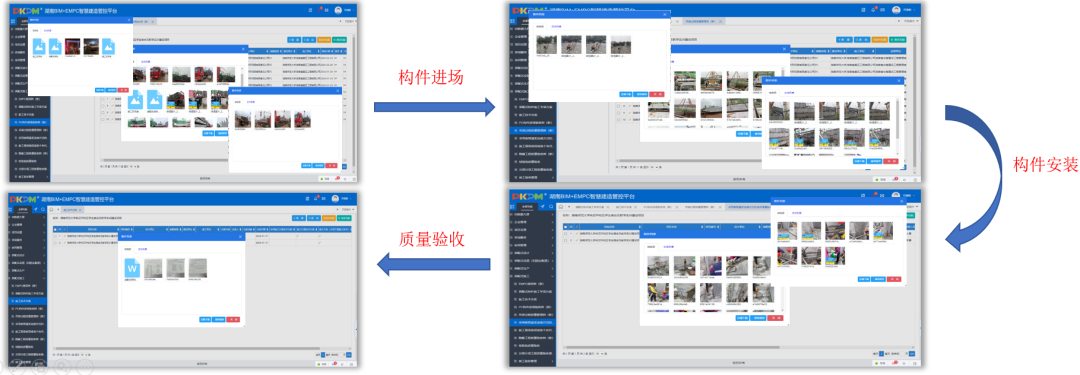

裝配式施工階段我們主要在構件進場、構件安裝、質量驗收三個方面展開平臺應用。每批構件進場須完成質量驗收和數量清點工作，確保構件尺寸、外觀質量、吊裝批次、構件數量等信息準確無誤后方可卸車起吊。在施工過程中應用平臺對吊裝、套筒灌漿工藝進行質量監管并上傳過程影像資料，同時按樓層進行隱蔽驗收、檢驗批質量驗收管理上傳數據資料，輔助項目部對裝配式施工管理決策工作。在項目生產過程中監理單位也參與到平臺工作中，嘗試通過信息化技術對項目質量、安全進行高效協同監管。

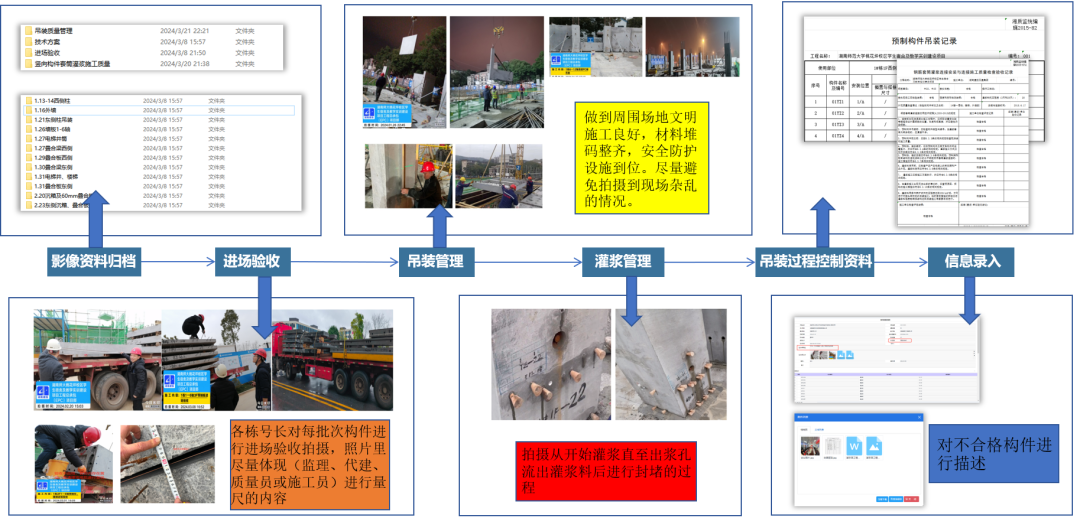

施工階段信息錄入，包括影像資料歸檔、進場驗收、吊裝管理、灌漿管理、吊裝過程控制資料、信息錄入。

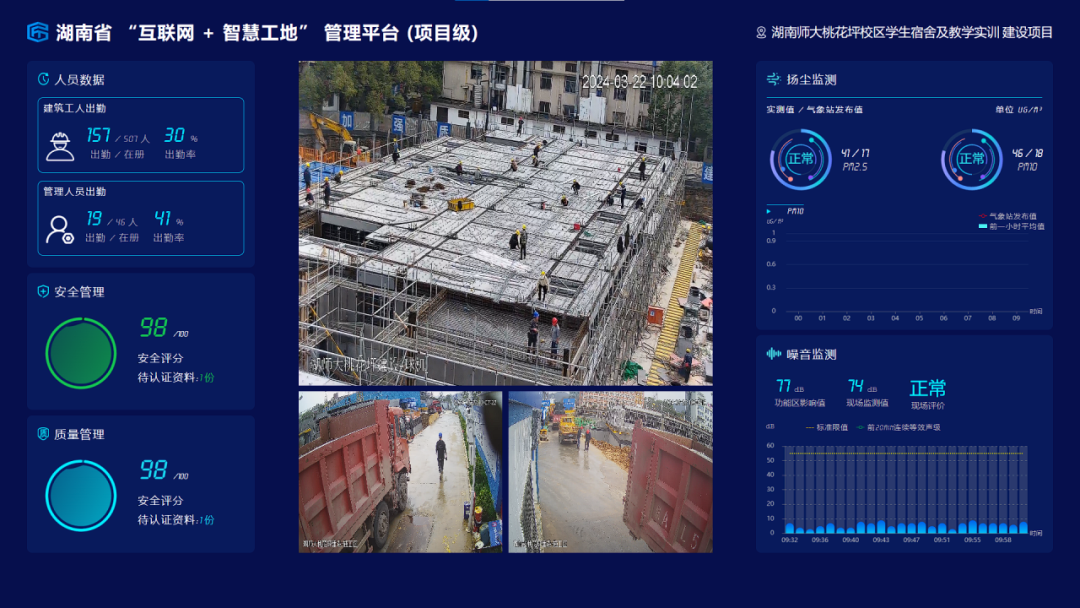

7、自研互聯網+智慧工地管理平臺
BIM技術應用技術成果
湖南省建筑科學研究院有限責任公司
